Um evaporador de efeito simples é um equipamento utilizado para separar solutos e solventes de líquidos. É empregado principalmente na produção industrial, especialmente em áreas como processos químicos e processamento de alimentos.

O princípio de funcionamento de um evaporador de efeito simples baseia-se no princípio da evaporação. Ele transfere os solutos da fase líquida para a fase de vapor ao aquecer o líquido que contém o soluto até a temperatura de evaporação. O vapor é coletado e condensado novamente em líquido, formando a solução concentrada desejada.

Um evaporador de efeito simples normalmente é composto pelos seguintes componentes principais:
1. Aquecedor:Usado para aquecer o líquido que entra no evaporador. A fonte de calor pode ser vapor, água quente, óleo térmico etc.
2. Evaporador:No evaporador, o líquido é aquecido até a temperatura de evaporação e o soluto é transferido da fase líquida para a fase de vapor.
3. Separadores:Usados para separar o vapor e o líquido residual. O vapor é descarregado pela saída acima do separador, enquanto o líquido concentrado é descarregado pela saída na parte inferior.
4. Condensador:Usado para resfriar o vapor e transformá-lo em estado líquido. Isso permite recuperar o soluto e formar uma solução concentrada.
5. Bomba:usado para enviar a solução concentrada de volta ao aquecedor para continuar o ciclo de evaporação.
Os evaporadores de efeito simples têm uma ampla gama de aplicações. Podem ser usados para concentrar e reciclar líquidos como laticínios, sucos de frutas, bebidas, produtos farmacêuticos, produtos químicos etc. Têm as vantagens de operação simples, baixo custo de investimento e baixo consumo de energia.

O princípio de funcionamento de um evaporador de efeito simples é o seguinte:

1. O líquido de alimentação entra primeiro no evaporador e é aquecido a uma temperatura acima do seu ponto de ebulição. O calor pode ser fornecido por vários meios, como vapor, meio de aquecimento ou aquecimento direto.

Após o aquecimento, o líquido começa a evaporar e a gerar vapor. A troca de calor entre o vapor e o líquido não evaporativo faz com que o soluto presente no líquido se concentre gradualmente.

Após a geração do vapor, é necessário separá-lo. Isso pode ser feito instalando um separador (também chamado de fracionador) no topo do evaporador. No separador, o vapor é coletado e extraído, enquanto o líquido restante continua a circular no evaporador.
O vapor separado é normalmente resfriado por meio do condensador e convertido novamente em forma líquida. Essa reciclagem pode economizar energia.

As vantagens de um evaporador de efeito simples incluem:
1. Estrutura simples:O evaporador de efeito simples é composto por um pequeno número de equipamentos, com estrutura relativamente simples e operação fácil.
2. Economia de energia:Ao recuperar o vapor para condensação, é possível economizar consumo de energia.
3. Econômico e prático:Em comparação com outros sistemas de evaporação mais complexos, os evaporadores de efeito simples têm custos mais baixos e são adequados para algumas situações de materiais sensíveis ao calor ou de menor demanda.

No entanto, a desvantagem de um evaporador de efeito simples é que sua eficiência de evaporação é relativamente baixa e requer uma grande quantidade de entrada de calor para atingir o efeito de concentração desejado. Portanto, em algumas aplicações que exigem maior eficiência de concentração, pode ser necessário usar evaporadores de múltiplos efeitos para melhorar a utilização de energia e a eficiência de produção.

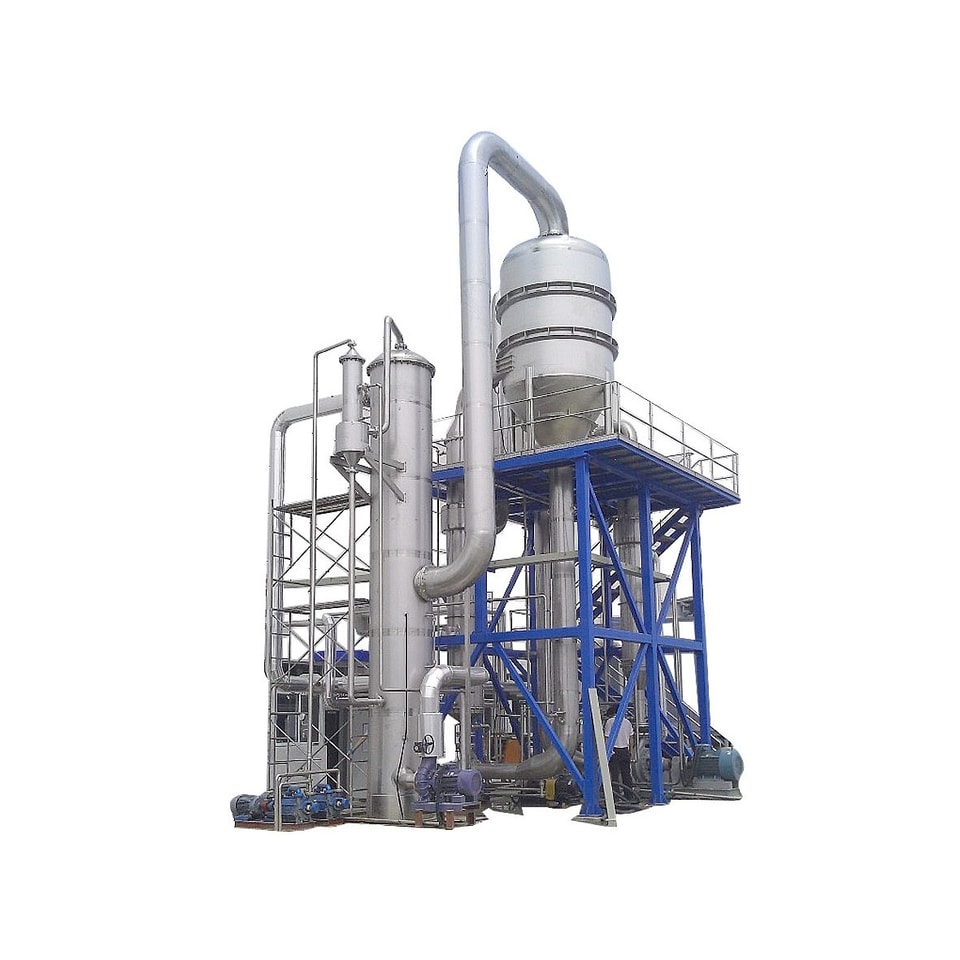

Evaporador de efeito simples WZY

O evaporador de circulação externa de função simples é composto por aquecedor, evaporador, separador e assim por diante, sendo que as partes em contato com os materiais devem ser de aço inoxidável. O equipamento é aplicado na evaporação e condensação de materiais líquidos em indústrias como farmacêutica, alimentícia, química, indústria leve e outras. O equipamento apresenta as características de curto tempo de condensação, evaporação rápida e melhor proteção contra danos aos materiais sensíveis ao calor.

Há três tipos de evaporador de função simples da série:

·Tipo convencional WZY,aplicado à evaporação de solução aquosa.

·Tipo de recuperação de álcool WZYH, aplicado à evaporação de solução alcoólica, com maior área de condensação e resfriamento para garantir a recuperação do álcool. A concentração de recuperação pode chegar a 70~85º, a taxa de perda de álcool é inferior a 5% e a temperatura após a recuperação do álcool não é superior a 40℃.

·Tipo WZYS para obtenção de pasta,aplicado à evaporação de função simples e à obtenção de pasta de condensado. Após a evaporação normal da função simples, feche as válvulas do tubo de circulação e a do bocal de ligação entre a câmara de aquecimento e a câmara de evaporação, de modo que o líquido de alimentação entre integralmente na câmara de evaporação e seja aquecido diretamente pela serpentina na câmara de evaporação; em seguida, condense com descompressão no modo de pressão normal, com a finalidade de elevar a concentração do material para a faixa de 1,35 a 1,45.

Dados técnicos
